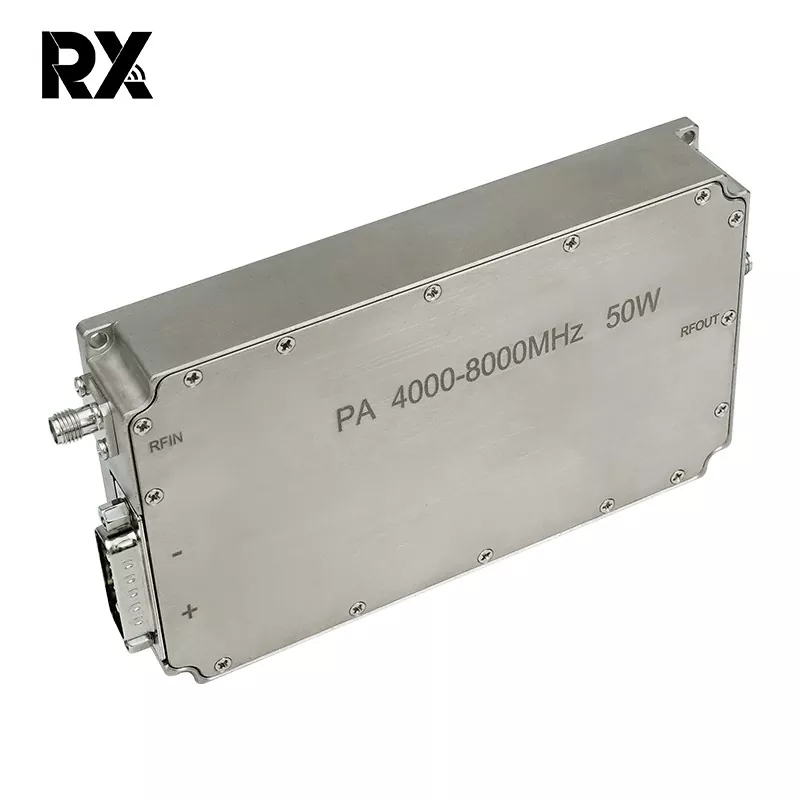

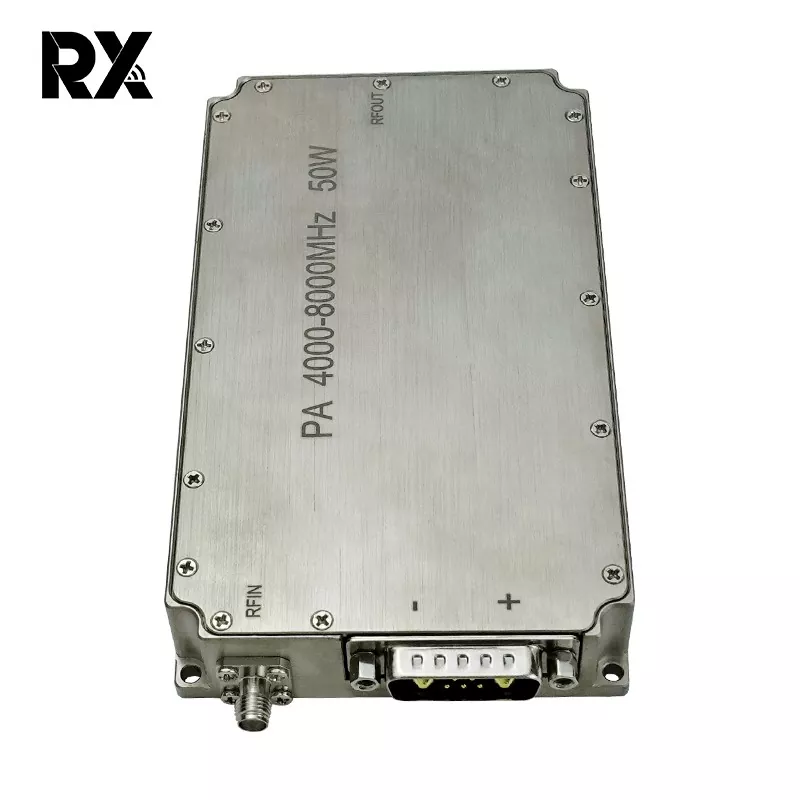

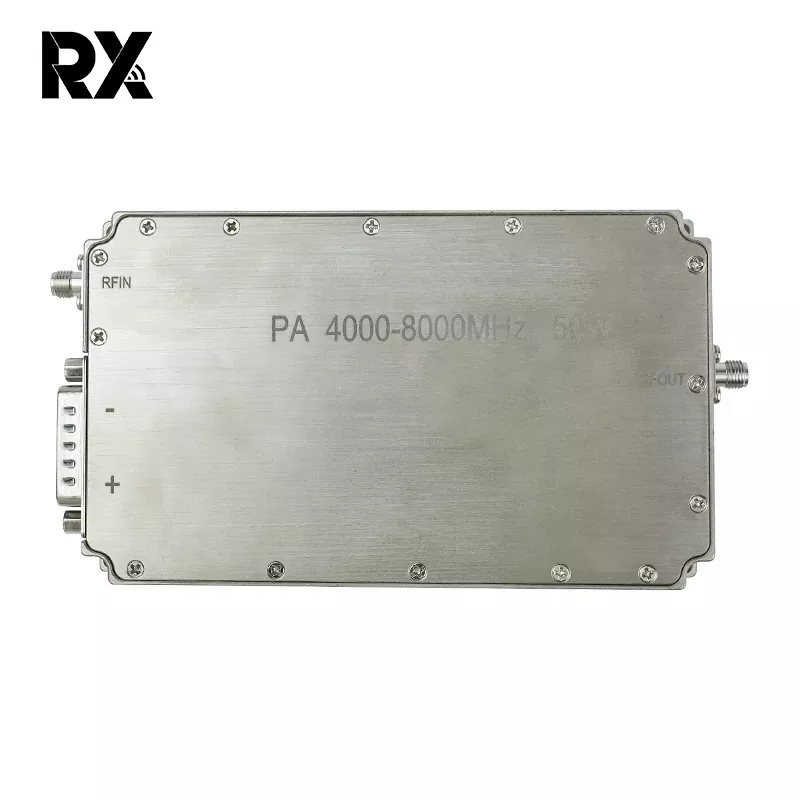

Ultra-Wideband C-Band 4-8 GHz 50W Power Amplifier RF System

Ang 50W broadband power amplifier na ito ay isang high-performance RF module na idinisenyo para sa mga application na nangangailangan ng matatag na output power sa 4GHz hanggang 8GHz frequency range. Gamit ang advanced na teknolohiya ng GaN (Gallium Nitride), naghahatid ito ng mataas na density ng kuryente, mahusay na kahusayan, at maaasahang linearity sa isang malawak na instantaneous bandwidth. Ang amplifier ay inengineered para sa stability, durability, at pare-parehong performance sa mga demanding environment.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Pangunahing Tampok

Pagganap ng Broadband: Walang putol na gumagana sa buong 4GHz hanggang 8GHz (C-Band) spectrum nang hindi nangangailangan ng pagpapalit ng banda.

Mataas na Output Power: Naghahatid ng tipikal na saturated output power na 50 Watts (47dBm) na minimum sa buong banda.

High Gain: Nagtatampok ng tipikal na small-signal gain na 50dB (minimum), na tinitiyak ang epektibong signal amplification mula sa mga low-power source.

Napakahusay na Gain Flatness: Pinapanatili ang superior gain flatness na karaniwang ±1.5dB sa buong frequency range para sa pare-parehong performance.

High Efficiency: Isinasama ang high-efficiency na disenyo, karaniwang nakakakuha ng 30% Power Added Efficiency (PAE), binabawasan ang thermal load at DC power consumption.

Matatag na Linear Performance: Nag-aalok ng mataas na 1dB compression point (OP1dB) na karaniwang > 47dBm, na sumusuporta sa parehong linear at saturated na amplification para sa iba't ibang modulation scheme.

Pinagsamang Proteksyon at Kontrol: May kasamang mga komprehensibong feature sa kaligtasan: Reverse Voltage Protection, Over-Temperature Shutdown, at Output Overload / VSWR Protection. Standard na analog interface para sa bias control, enable/disable (TTL), at status monitoring.

Thermal Management: Dinisenyo gamit ang isang mahusay na baseplate cooling system upang matiyak ang maaasahang operasyon sa ilalim ng buong kondisyon ng pagkarga. Saklaw ng temperatura ng operational case: -40°C hanggang +85°C.

Masungit na Konstruksyon: Nakalagay sa isang matatag, hermetically sealed na metal na pakete para sa superyor na shielding at environmental resilience, na angkop para sa militar, aerospace, at pang-industriya na mga aplikasyon.

Hindi.	Paglalarawan	Simbolo	Min	Typ	Max	Yunit	Puna
1.	Dalas ng Pagpapatakbo	BW	4000		8000	MHz
2.	Lakas ng Input	Pin		0		dBm
3.	Output Power CW	Psat	47	48.5	49.5	dBm	Tuloy-tuloy na Alon
4.	Power Gain	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Power Gain Flatness	△Gp		±1.5		dB	@ Pin=0 dBm
6.	Maliit SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Maliit na SignalGain Flatness	△G		±2		dB	@ Pin=-5dBm
8.	Pagkawala ng Pagbabalik ng Input	S11		-15		dB
9.	Operating Boltahe	Vdc	28	28	32	V
10.	Kasalukuyang Pagkonsumo	A		6	8	A	@ Pout=50~90W
11.	Temperatura sa Paggawa		-40℃~+50℃
12.	Input ng RF Connector		SMA, Babae
13.	Output ng RF Connector		SMA, Babae
14.	Timbang			0.439	0.50	Kg
15.	HabaLapadTaas		1348022			mm
16.	Lakas ng Input	PinMax	-5		5	dBm

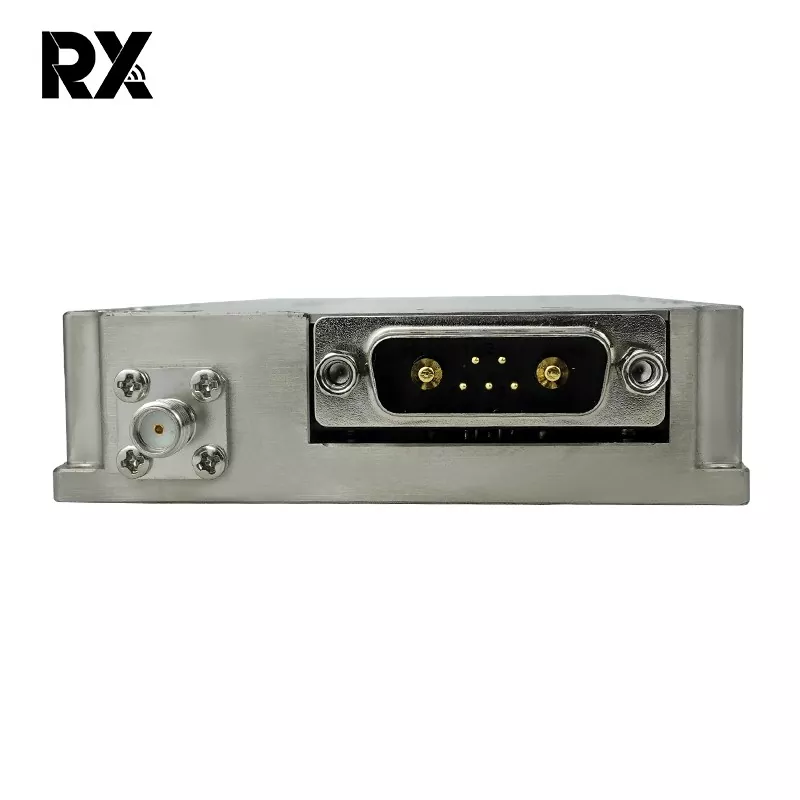

17.	Kahulugan ng Interface (7W2 Babae)	VDD	A1	Lupa
		GND	A2	28Vdc
		Kasalukuyang Sense	1	Analog na boltahe na nauugnay sa kasalukuyang @100mV/A ng Module
		Temp Sense	2	Analog na boltahe na nauugnay sa Module'sTemperature@10mV/℃
		Paganahin	3	Paganahin ang Amplifier			Paganahin ang Amplifier: TTL Logic High（3.3V）（Internally pulled-Low）
		GND	4	Lupa
	Pangkalahatang dimensyon	Tandaan: 1、 Ang pangkalahatang mga sukat ay para sa sanggunian lamang； 2、 Maaaring dagdagan o bawasan ang laki ayon sa mga kinakailangan ng customer； 3、 Ang mga posisyon ng input interface, output interface at power supply interface ay maaaring baguhin ayon sa aktwal na pangangailangan ng mga customer;
