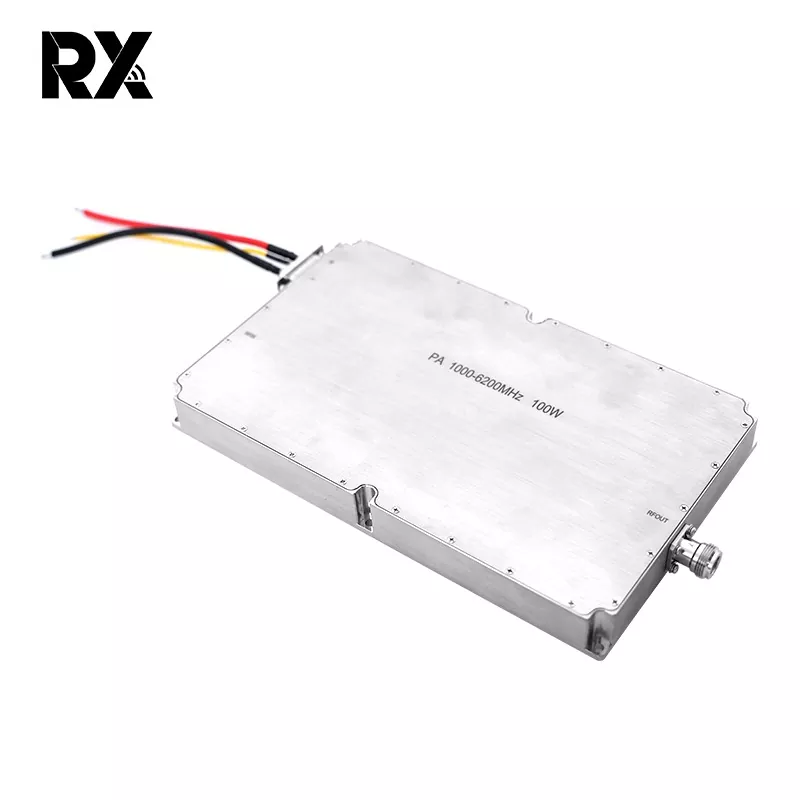

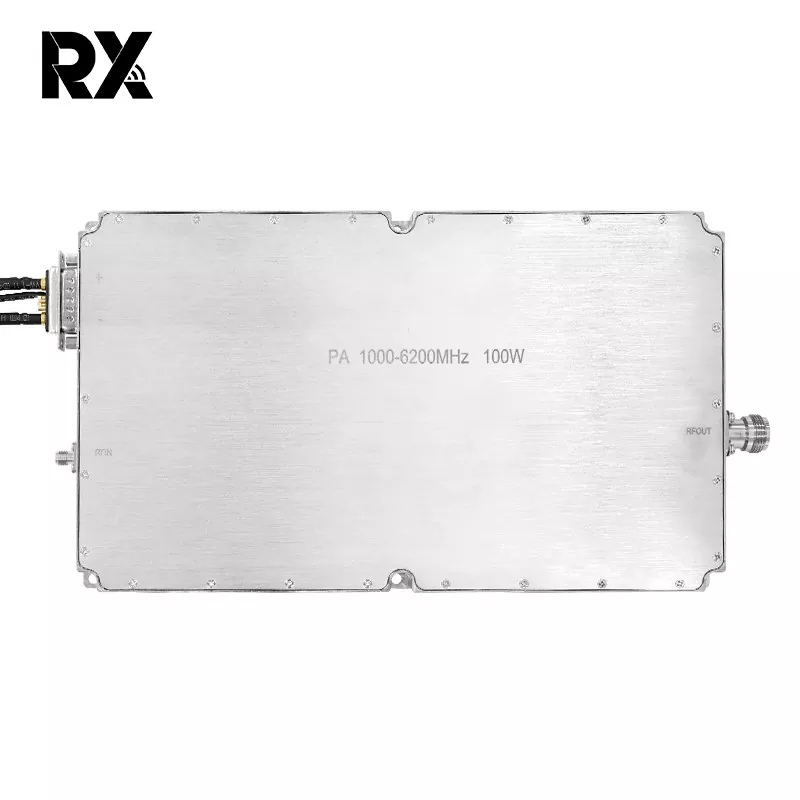

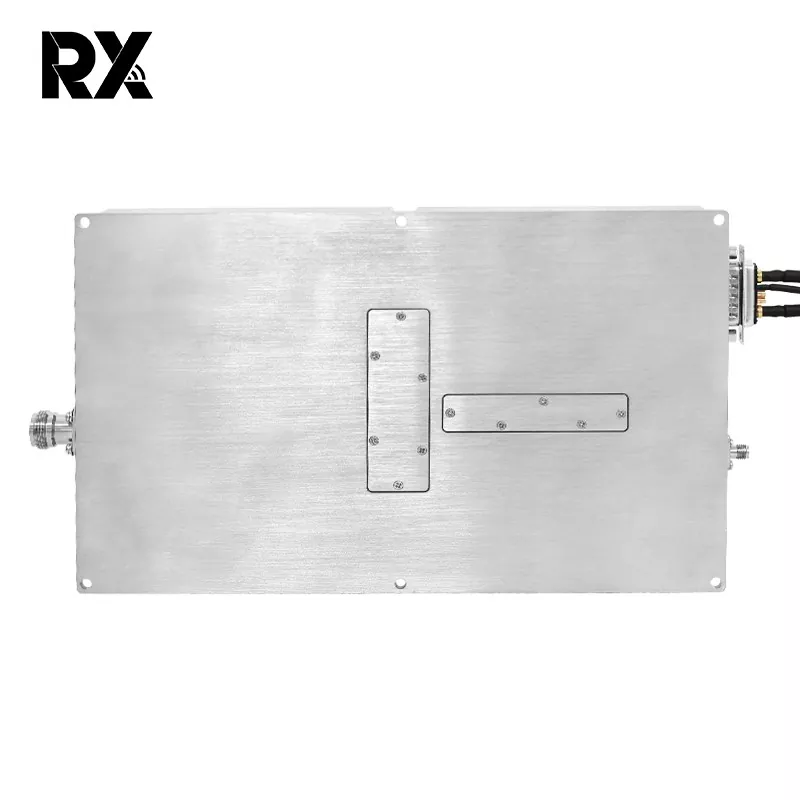

Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier

Ang Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier ay isang RF module. Maaaring saklawin ng isang module ang 1–6 GHz, na inaalis ang pangangailangan para sa mga tradisyunal na multi-band switching circuit, na makabuluhang binabawasan ang laki at pagiging kumplikado ng system. Angkop para sa mga sitwasyong kinasasangkutan ng frequency agility, frequency hopping, o broadband interference.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier

Ang module na ito ay gumagamit ng GaN na teknolohiya, na nakakakuha ng 30% na mas kaunting init na dissipation kaysa sa LDMOS sa katumbas na 100W power, na nakakamit ng tunay na high power at low heat dissipation, kaya nagpapahaba ng habang-buhay ng module. Higit pa rito, nagdagdag kami ng proteksyon sa temperatura, proteksyon sa pagkarga, proteksyon ng overvoltage, at proteksyon sa overdrive sa circuit board, na inaalis ang pangangailangan para sa mga function ng panlabas na proteksyon at lubos na pinapataas ang kahusayan sa pagpapatakbo.

Hindi tulad ng mga karaniwang narrowband na frequency, ang ultra-wideband (1000-6000MHz) ay humihiling ng mas mataas na teknikal at mga pamantayan ng kalidad ng bahagi upang makamit ang ultra-wideband, high-power, at mataas na pagiging maaasahan na mga katangian nito. Ang Ultra-Wideband 1000-6000MHz 100W power amplifier ay nagpakita ng pambihirang pagganap sa mga modernong multi-band na komunikasyon, EMC testing, electronic warfare, at anti-drone system.

Detalye ng 1000-6200MHz100W Power Amplifier（TC=25℃）

Hindi.	Paglalarawan	Simbolo	Min	Typ		Max	Yunit	Puna
1.	Dalas ng Pagpapatakbo	BW	1000			6200	MHz
2.	Lakas ng Input	Pin		2			dBm
3.	Output Power CW	Psat	50.5	51		52.5	dBm	Tuloy-tuloy na Alon
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Power Gain Flatness	△Gp		±1.5			dB	@ Pin=2 dBm
6.	Pagkawala ng Pagbabalik ng Input	S11		-15			dB
7.	Operating Boltahe	Vdc	28	28		32	V
8.	Kasalukuyang Pagkonsumo	A		17		21.5	A	@ Pout=110~180W
9.	Input ng RF Connector		SMA, Babae

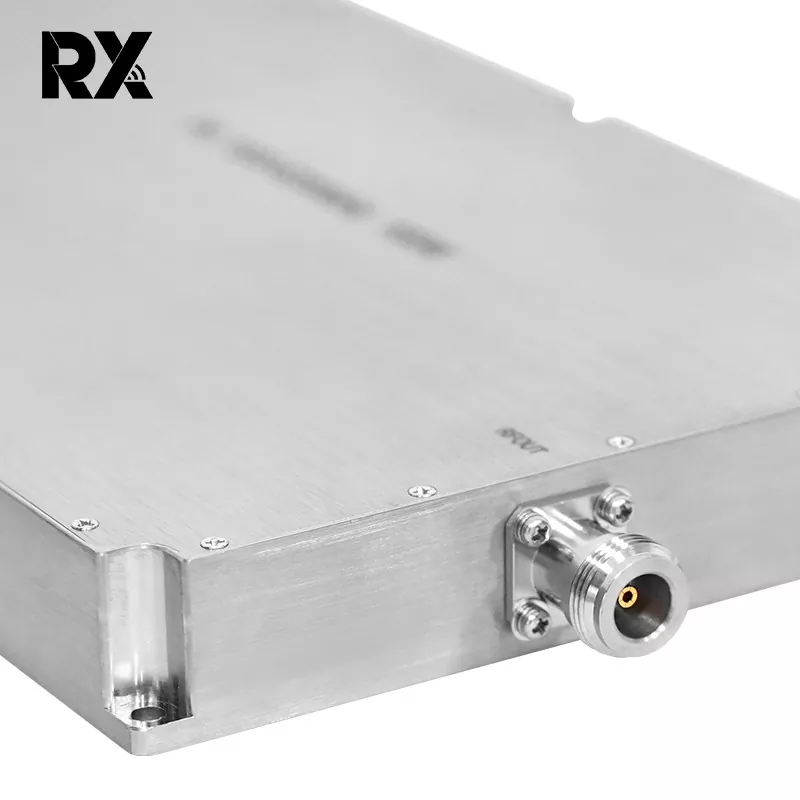

10.	Output ng RF Connector		N, Babae
11.	Timbang			1.9		2	Kg
12.	HabaLapadTaas		25015025			mm
13.	Max Input Power	PinMax	≤10			dBm

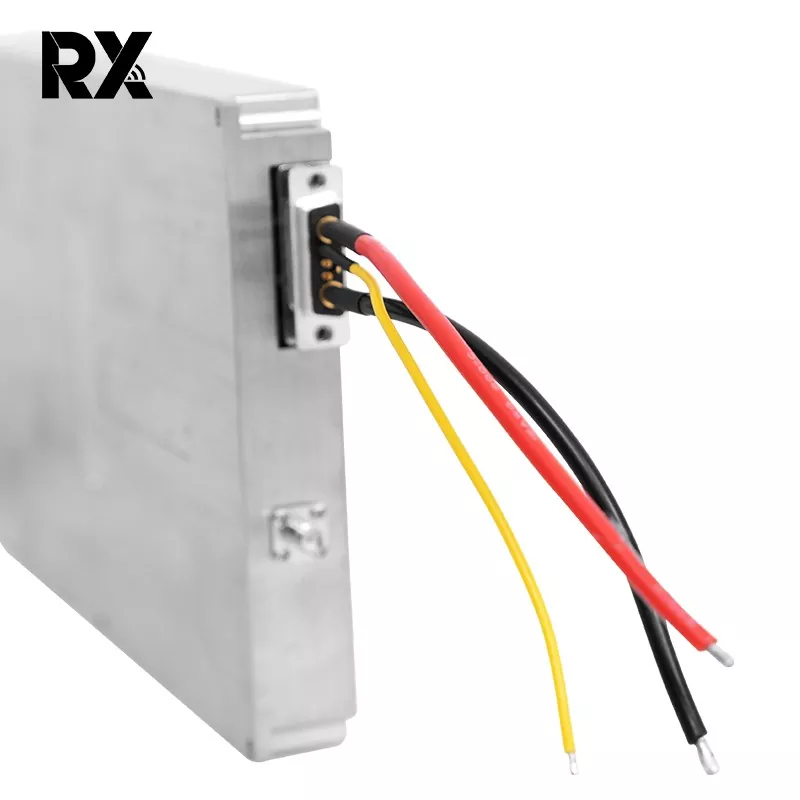

14.	Kahulugan ng Interface (7W2 Babae)	VDD	A1		28Vdc
		GND	A2		Lupa
		Proteksyon ng overcurrent	2		Normal na operasyon: 0V Proteksyon ng overcurrent:+5V			Overcurrent na proteksyon@25A
		Proteksyon sa sobrang temperatura	2		Normal na operasyon: 0V Proteksyon sa sobrang temperatura:+5V			Labis na temperatura
		Paganahin	3		5V~Vdd:NAKA-ON 0V: NAKA-OFF			proteksyon@100℃
		GND	4		Lupa
		Estado	5		Normal na operasyon: 0V Proteksyon ng estado:+5V
