Aling uri ng antena ang mas mahusay?

Walang isang sukat na sukat-lahat ng sagot na kung saan ang antena ay mas mahusay, dahil ang pinakamahusay na pagpipilian ay nakasalalay sa iba't ibang mga kadahilanan, tulad ng application, frequency band, kapaligiran, at mga tiyak na kinakailangan. Narito ang ilang mga karaniwang uri ng antena at mga sitwasyon kung saan may posibilidad silang gumanap nang maayos:

1. Dipole Antennas

(1) - Mga kalamangan:

- Simpleng disenyo at mababang presyo: Ang mga dipole antenna ay medyo madaling itayo at mabisa. Ang mga ito ay binubuo ng dalawang conductive elemento (karaniwang mga wire) at malawak na ginagamit sa mga pangunahing aplikasyon tulad ng mga tagatanggap ng radyo ng FM at ilang mga simpleng aparato na komunikasyon.

- Single-Plane Omnidirectional: Nag-radiate sila at tumatanggap ng mga signal sa isang omnidirectional pattern sa isang eroplano na patayo sa mga elemento ng dipole. Ginagawa nitong angkop ang mga ito para sa mga aplikasyon kung saan ang mga signal ay kailangang matanggap o maipadala nang pantay -pantay sa lahat ng mga direksyon sa paligid ng antena sa eroplano na iyon, tulad ng sa mga lokal na lugar kung saan nais mong masakop ang isang pabilog na lugar na may signal ng radyo.

(2) - Mga Kakulangan:Mayroon silang medyo mababang pakinabang kumpara sa iba pang mga uri ng mga antenna, na nangangahulugang maaaring hindi ito angkop para sa mga malalayong komunikasyon o mga kapaligiran na may mataas na pagkagambala.

2. Yagi Antennas

(1) - Mga kalamangan:

- Mataas na Direktoryo: Ang Yagi Antennas ay may isang makitid na pattern ng radiation na nakatuon ang signal sa isang tiyak na direksyon. Nagbibigay ito sa kanila ng mas mataas na pakinabang, ginagawa silang kapaki-pakinabang sa mga application na nangangailangan ng pagpapadala o pagtanggap ng mga signal sa mahabang distansya sa isang tiyak na direksyon, tulad ng mga link na point-to-point na komunikasyon (hal., Sa pagitan ng dalawang gusali).

- Laki ng Compact: Ang mga ito ay medyo compact para sa dami ng pakinabang na ibinibigay nila, ginagawa silang kapaki -pakinabang sa mga sitwasyon kung saan ang puwang ay limitado ngunit kinakailangan ang mahusay na pagganap.

(2) - Mga Kakulangan:Ang kanilang direksyon ng kalikasan ay nangangahulugang kailangan nilang maging tumpak na naglalayong sa mapagkukunan o patutunguhan. Kung ang orientation ay hindi tama, ang pagganap ay maaaring bumaba nang malaki.

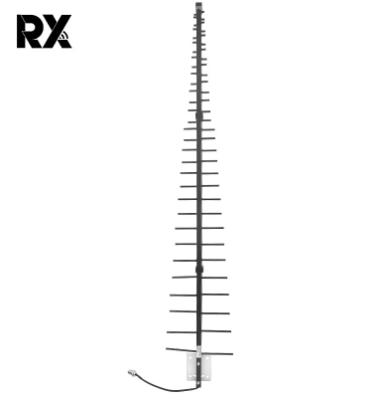

720-1020MHz 14dbi Yagi Directional Antenna

3. Patch Antennas

(1) - Mga kalamangan:

- Mababang profile: Ang mga patch antenna ay flat at madaling maisama sa ibabaw ng mga aparato tulad ng mga smartphone, laptop, at tablet. Ang kanilang mababang-profile na disenyo ay ginagawang kapaki-pakinabang sa kanila sa mga application na nangangailangan ng isang compact at hindi nakakagambalang antena.

- Magandang pagganap sa mga limitadong puwang: Maaari silang gumana nang epektibo sa mga maliliit na puwang at madalas na ginagamit sa mga modernong aparato ng komunikasyon na wireless kung saan ang puwang ng antena ay nasa isang premium.

-Kakayahang multi-band: Ang ilang mga patch antenna ay maaaring idinisenyo upang mapatakbo sa maraming mga dalas na banda, na kapaki-pakinabang para sa mga aparato na kailangang suportahan ang iba't ibang mga pamantayang wireless (e.g., Wi-Fi sa 2.4 GHz at 5 GHz band).

(2) - Mga Kakulangan:Sa pangkalahatan sila ay may mas mababang pakinabang kaysa sa iba pang mga uri ng antenna at maaaring mangailangan ng mas kumplikadong mga proseso ng disenyo at pagmamanupaktura upang makamit ang pinakamainam na pagganap.

5.8G 45 ° 18DBI Pinahusay na Direksyon ng PCB Antenna

4. Helical Antennas

(1) - Mga kalamangan:

- Ang pabilog na polariseysyon: Ang mga helical antenna ay maaaring makagawa ng mga pabilog na polarized signal, na kapaki -pakinabang para sa mga aplikasyon kung saan ang direksyon ng pagpapadala at pagtanggap ng mga antenna ay maaaring magbago, tulad ng mga komunikasyon sa satellite o mga multipath na pagpapalaganap ng kapaligiran. Ang pabilog na polariseysyon ay maaaring mabawasan ang mga epekto ng pagkupas ng signal at pagkagambala na dulot ng mga pagbabago sa orientation ng antena.

- Malawak na bandwidth: Maaari silang magkaroon ng medyo malawak na bandwidth, na nagpapahintulot sa kanila na gumana sa isang hanay ng mga frequency nang walang makabuluhang nakapanghihina na pagganap.

(2) - Mga Kakulangan:Maaari silang maging mas kumplikado sa disenyo at paggawa kaysa sa ilang mga mas simpleng antenna, at ang kanilang pagganap ay maaaring maging sensitibo sa mga detalye ng pisikal at konstruksyon.

Pabilog na polariseysyon omnidirectional antena

5.8G 45 ° 18DBI Pinahusay na Direksyon ng PCB Antenna
