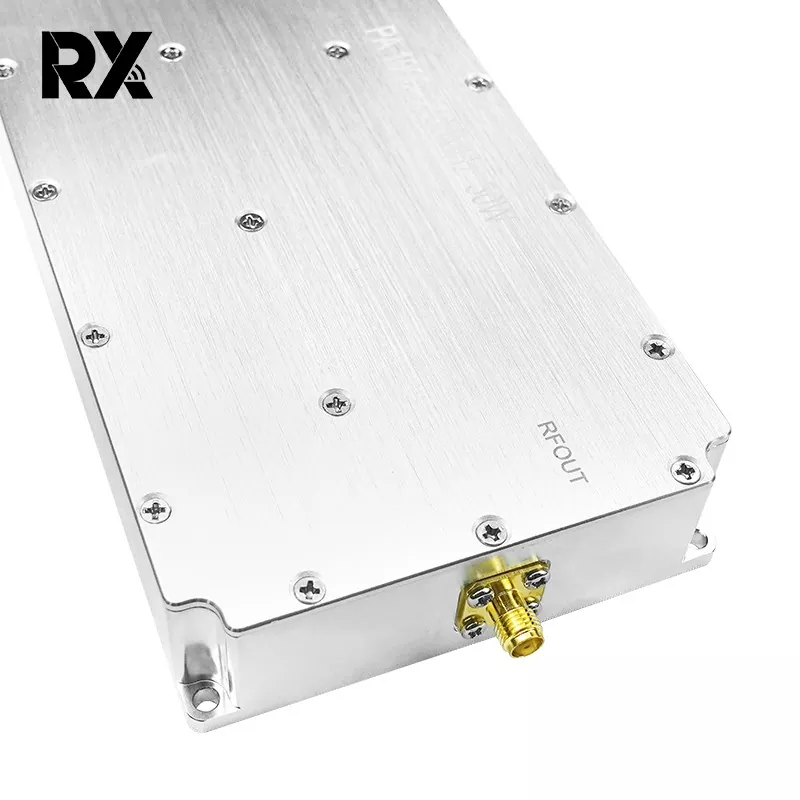

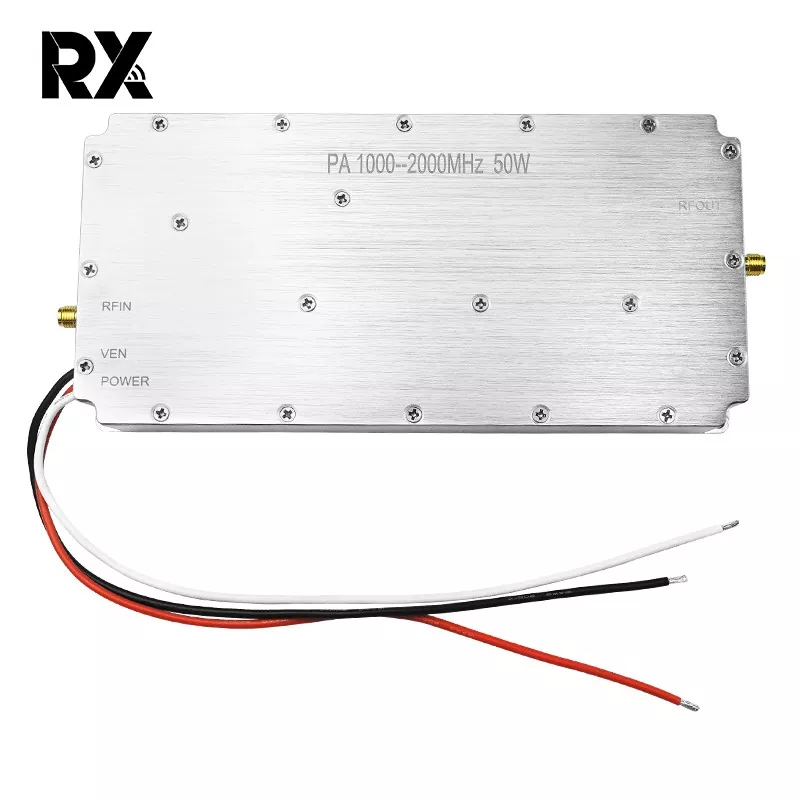

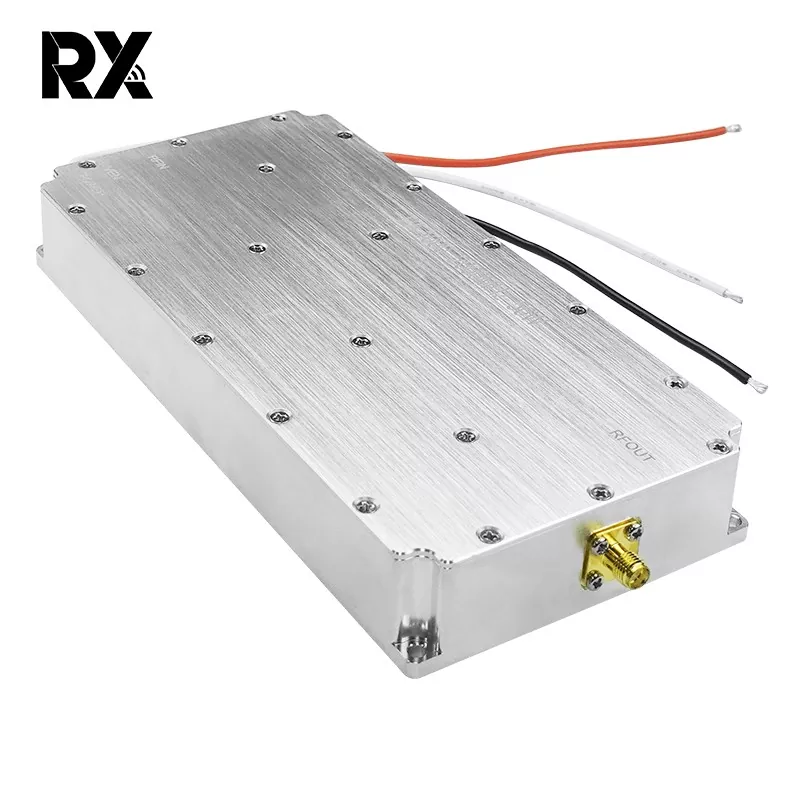

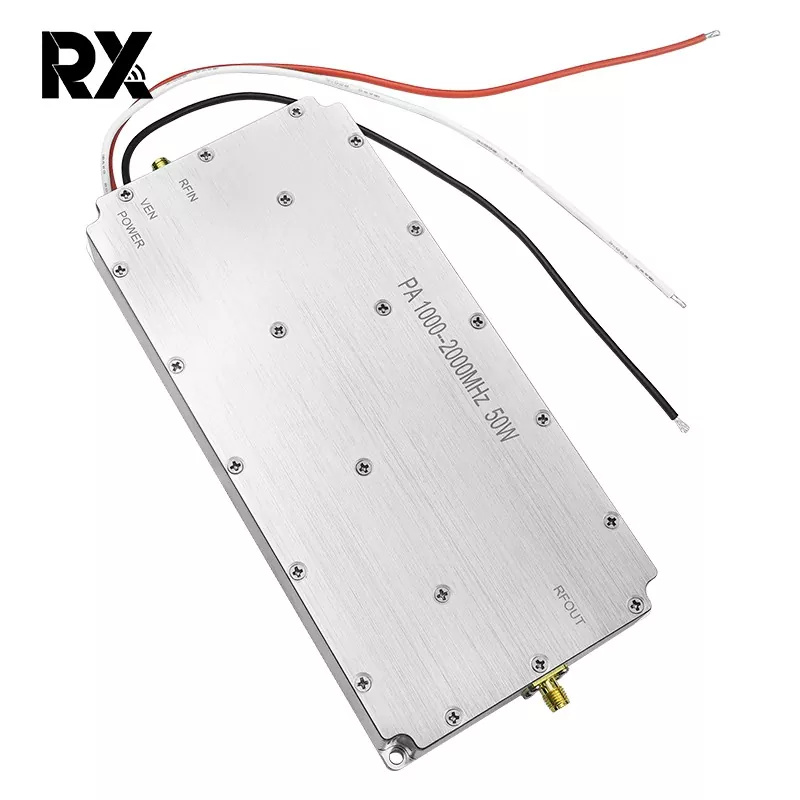

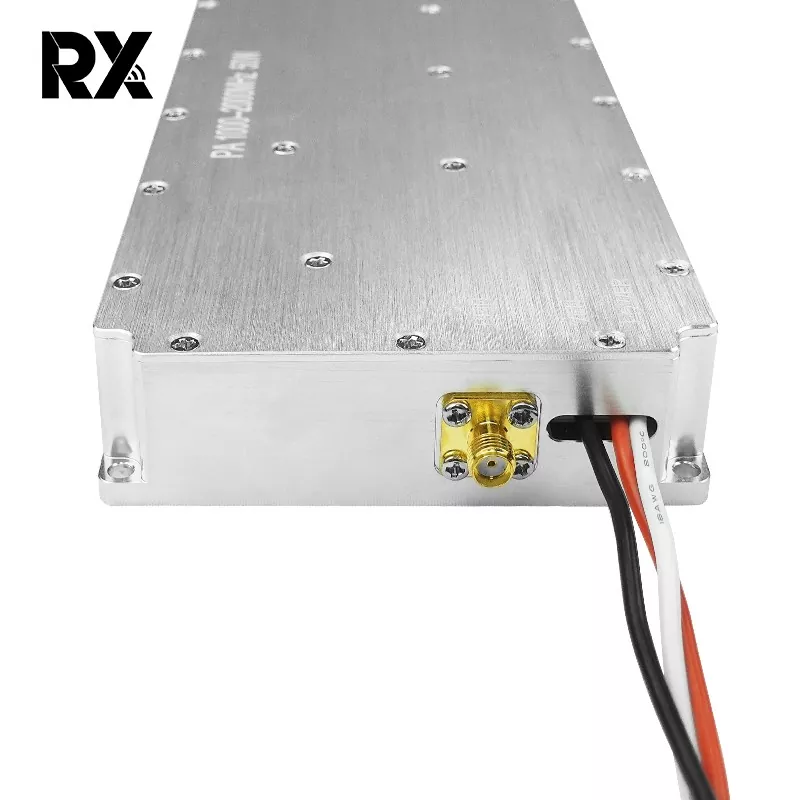

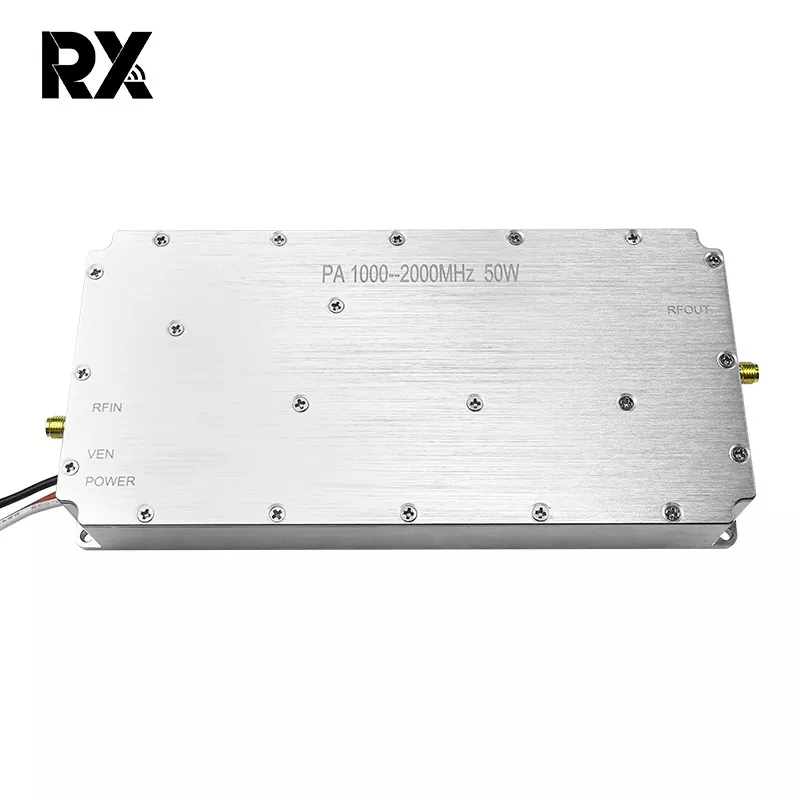

50W 1000-2000MHz No-signal-sourcue Power Amplifier

Isa itong 50W 1000-2000MHz No-signal-sourcue Power Amplifier. Ito ay independiyenteng binuo ng Shenzhen Rongxin Company. Ang function nito ay palakasin ang maliliit na RF signal (0-10 dBm) sa humigit-kumulang 47 dBm (50 W), na nagbibigay ng high-power excitation para sa back-end antenna. Ito ay kapaki-pakinabang para sa long-distance na wireless transmission o mga senaryo ng electronic warfare, at partikular na epektibo sa pag-jamming ng mga signal ng drone.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga kalamangan ng isang 50W 1000-2000MHz No-signal-source Power Amplifier

1. Disenyo ng broadband, na sumasaklaw sa maraming frequency band

Ang 50W no-signal-source power amplifier module na ito ay partikular na idinisenyo para sa broadband operation, na may isang module na sumasaklaw sa 1000-2000MHz, na inaalis ang pangangailangan para sa pagpapalit ng hardware para sa frequency band division. Maaaring ikonekta ng mga user ang isang panlabas na pinagmumulan ng signal at i-modulate ang frequency band ng module kung kinakailangan, tulad ng 700-1000MHz, 1500-1700MHz, atbp., na nagbibigay-daan para sa madaling paglipat sa pagitan ng iba't ibang frequency band na may isang module.

2. Mataas na pakinabang, mababang mga kinakailangan sa pagmamaneho

Ang 1000-2000MHz No-signal-sourcue power amplifier na may mataas na gain na 47dB, ang buong power output ay nakakamit gamit ang isang maliit na input ng signal na 0 dBm, na nangangailangan ng minimal na drive power, maaari itong direktang i-drive ng mga ordinaryong DDS, PLLDRO, o SDR amplifier.

3. Ang pambalot ng aluminyo ay nagbibigay ng mahusay na pagwawaldas ng init

Nagtatampok ang power amplifier na ito ng aluminum casing at gumagana sa mga temperaturang mula -40°C hanggang +75°C, na nagbibigay ng mahusay na pag-alis ng init. Natutugunan nito ang mga kinakailangan sa pagwawaldas ng init para sa tuluy-tuloy, pangmatagalang operasyon. Angkop para sa malupit na kapaligiran tulad ng airborne, sasakyan-mount, at portable panlabas na application.

4. Maramihang mga proteksyon, mataas na katatagan

Ang aming 50W 1000-2000MHz no-signal-source power amplifier ay may maraming proteksyon, kabilang ang proteksyon sa temperatura, proteksyon ng VSWR, at proteksyon sa labis na karga. Nag-aalok ito ng mataas na katatagan at pagiging epektibo sa gastos. Mangyaring makipag-ugnayan sa amin para sa karagdagang impormasyon.

Pagtutukoy ng produkto

Hindi.	item	Data	Yunit
1	Dalas	1000-2000	MHz
2	Subukan ang boltahe	28-32	V
3	Kasalukuyan	6.5	A
4	Output	50	W
5	Makakuha	47	dB
6	Katatagan ng output	1	dB
7	Katatagan ng input	0-10	dB
8	Konektor	F/ Babae
9	Output connector VSWR	≤1.30 (Walang power at VNA test)
10	Kawad ng power supply	Pula+Itim+Paganahin ang wire
11	Paganahin ang Control	Mataas ON Low Off
12	Laki ng out shell	1948426	mm
13	Butas ng bundok	170*78	mm
14	Timbang	733	g
15	Temperatura sa Trabaho	-40~+65	℃
16	Out shell na materyal	aluminyo
17	Kailangan ng vibration	Car loadOK

Pansin

• Ang power supply ay mas mahusay na nagdadala ng mga 28V 8A kapag ang sarili nito ay 4A para sa matatag na trabaho nito

• Ang sukatan ng pagwawaldas ng init ay kinakailangan kasama ang thermal glue, angkop na sukat

heat sink at cooling fan

• Ang antenna o Load ay dapat na unang konektado bago ang power supply ay ON o ito ay magiging maikling wire
