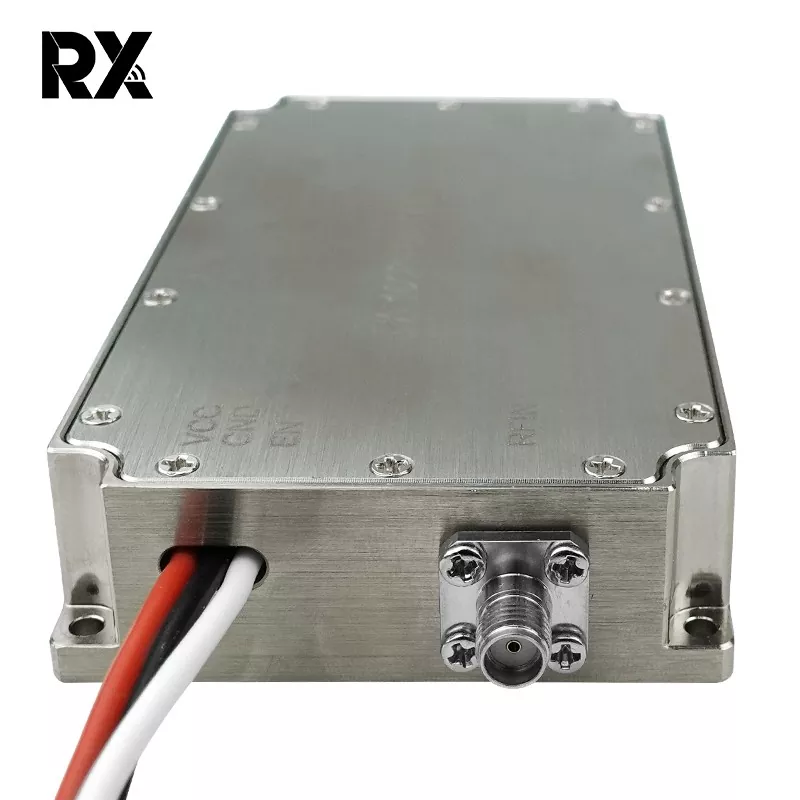

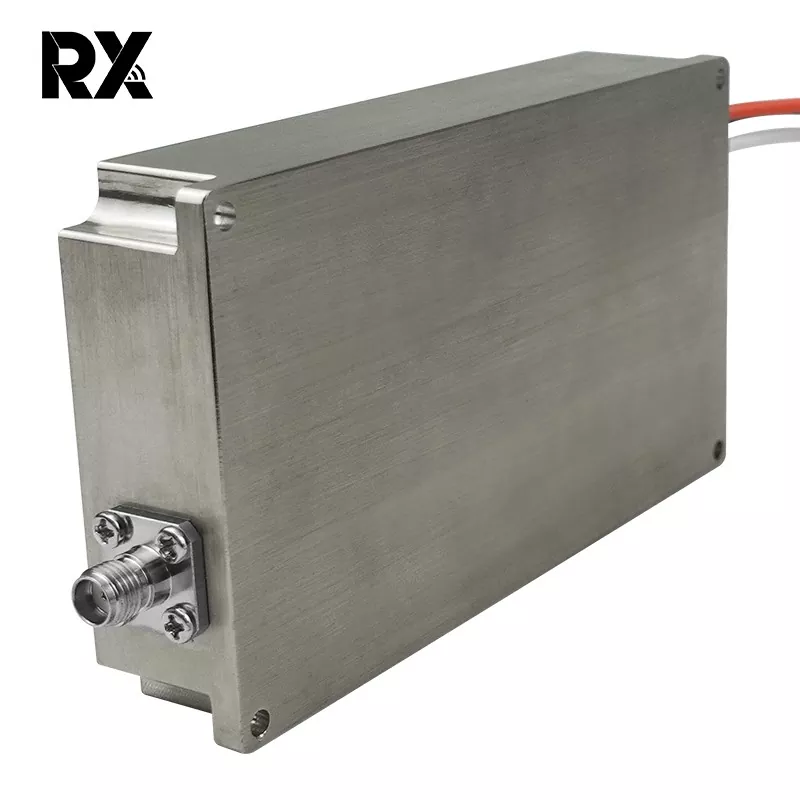

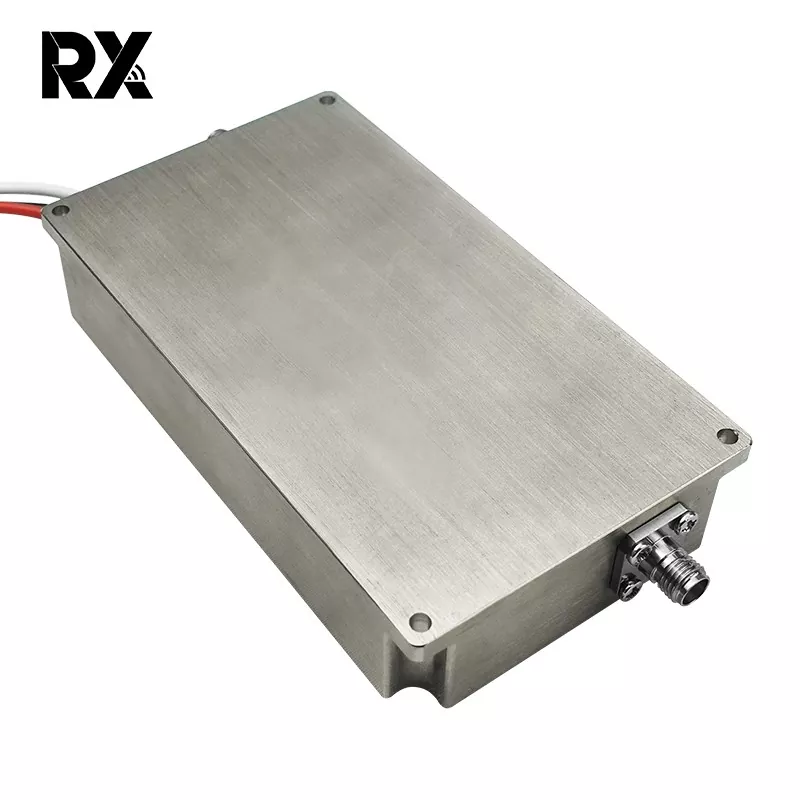

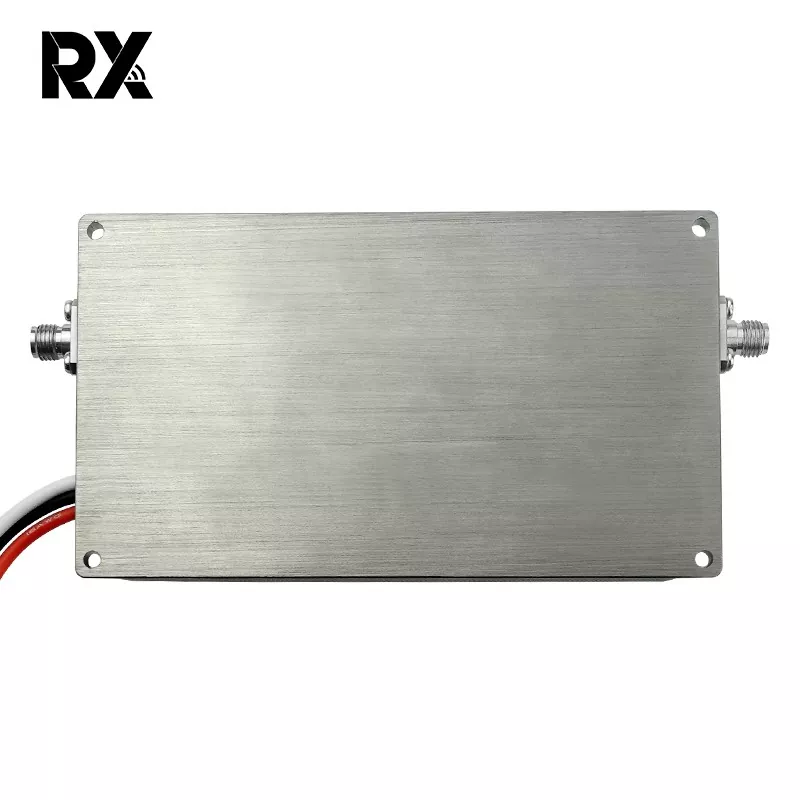

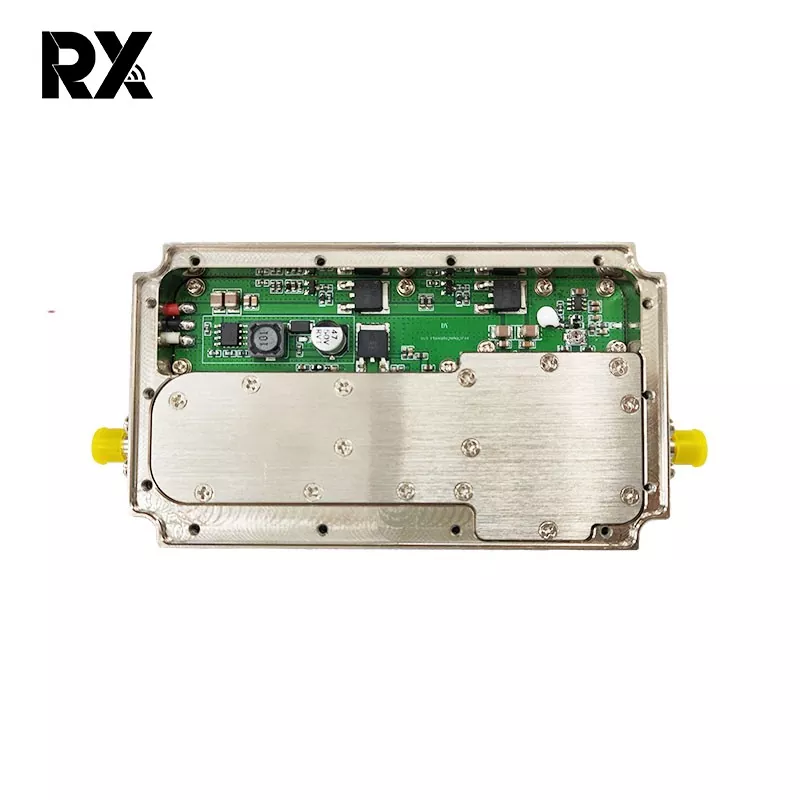

20W 500-7300MHz Ultrawideband Power Amplifier

Ito ay isang 20W 500-7300MHz No-signal-sourcue Ultrawideband Power Amplifier. Ito ay gumaganap ng isang mahalagang papel sa pagpapadala ng kuryente at proteksyon ng linya sa loob ng system. Bagama't hindi ito nagbibigay ng sarili nitong pakinabang, maaari itong tumpak na magpahina, tumugma, o maghiwalay ng mga high-power na signal hanggang 20W sa loob ng ultrawide bandwidth na 500 MHz-7.3 GHz.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangunahing Kalamangan:

Ang 20W 500-7300 MHz power amplifier chip na ito ay sumasaklaw sa 500-7300 MHz, sabay-sabay na sumasaklaw sa L, S, C, at bahagi ng X band, na nagbibigay-daan sa maraming paggamit sa isang chip. Binabawasan nito ang bilang ng mga bahagi ng frequency-splitter, kaya na-compress ang laki at nakakatipid ng mga gastos. Pinapadali nito ang paglipat sa pagitan ng mga interference band, na inaalis ang pangangailangan para sa mga panlabas na pinagmumulan ng signal at antenna. Ang isang solong broadband chip ay maaaring humawak ng interference mula sa mababang frequency, conventional band, hanggang sa mataas na frequency.

Pangunahing Pag-andar:

Sa isang link ng broadband transceiver, bina-back up nito ang 20W drive power na lumalampas sa limitasyon ng naunang yugto sa isang antas na kayang hawakan ng kasunod na chip, na pumipigil sa kasunod na LNA/mixer na ma-compress o masunog. Nakatiis ng agarang kapangyarihan ≥ 20 W. Kapag naganap ang reflected power dahil sa antenna mismatch o open circuit sa kasunod na yugto, ang 500-7300 MHz 20W power amplifier na ito ay sumisipsip/nagpapalambing sa nasasalamin na enerhiya upang protektahan ang mga transistor ng kuryente sa naunang yugto.

Ang power amplifier na ito, na ipinasok sa pagitan ng dalawang yugto ng power amplifier, ay maaaring mabawasan ang return loss ng 3-6 dB, bawasan ang inter-stage reflections, pigilan ang self-oscillation, at pagbutihin ang inter-stage isolation.

20W 500-7300MHz Ultra-Wideband Power Amplifier Detalye（TC=25℃）

Hindi.	Paglalarawan	Simbolo	Min	Typ		Max	Yunit	Puna
1.	Dalas ng Pagpapatakbo	BW	500			7300	MHz
2.	Lakas ng Input	Pin		0			dBm
3.	Output Power CW	Psat	42.5	43		44	dBm	Tuloy-tuloy na Alon
4.	Power Gain	Gp		43			dBm	@ Pin=0 dBm
5.	Power Gain Flatness	△Gp		±1.5			dB	@ Pin=0 dBm
6.	Pagkawala ng Pagbabalik ng Input	S11		-15			dB
7.	Operating Boltahe	Vdc	24	30		36	V
8.	Kasalukuyang Pagkonsumo	A		2		3	A	@ Pout=10~15W
9.	Input ng RF Connector		SMA, Babae
10.	Output ng RF Connector		SMA, Babae
11.	Timbang			0.278		0.3	Kg
12.	HabaLapadTaas		1056020			mm
13.	Max Input Power	PinMax	≤10			dBm

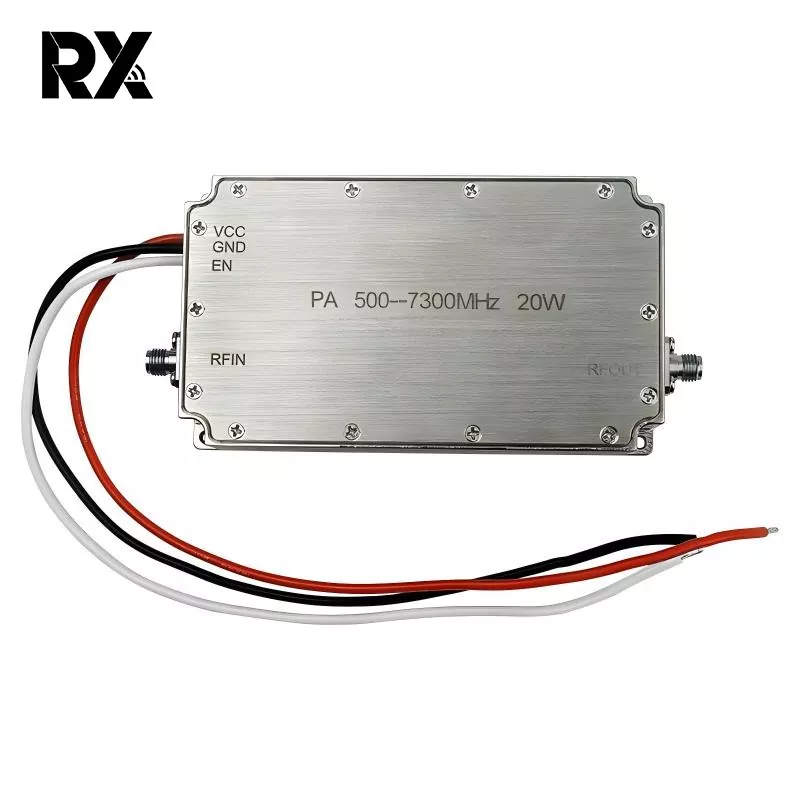

14.	Kahulugan ng Interface	VDD	A1		24Vdc
		GND	A2		Lupa
		Paganahin	1		5V~Vdd:NAKA-ON 0V: NAKA-OFF
	Pangkalahatang dimensyon	Tandaan: 1、 Ang pangkalahatang mga sukat ay para sa sanggunian lamang； 2、 Maaaring dagdagan o bawasan ang laki ayon sa mga kinakailangan ng customer； 3、 Ang mga posisyon ng input interface, output interface at power supply interface ay maaaring baguhin ayon sa aktwal na pangangailangan ng mga customer;
	Pangkalahatang dimensyon

Mga curve ng performance (aktwal na sinusukat na sample, 25 °C, 28 V)

Dalas	input	24V			30V			36V
（MHz）	(dBm)	Pout(dBm)	ako(A)	η(%)	Pout(dBm)	ako(A)	η(%)	Pout(dBm)	ako(A)	η(%)
500	0	39.8	1.37	29.04%	41.39	1.58	29.06%	42.6	1.74	34.86%
600	0	40.9	1.3	39.43%	42.65	1.52	40.37%	43.95	1.78	46.50%
700	0	40.99	1.33	39.35%	42.89	1.55	41.84%	44.1	1.85	46.31%
800	0	41.3	1.4	40.15%	43.23	1.62	43.29%	44.7	1.79	54.96%
900	0	41.4	1.5	38.34%	43.35	1.71	42.16%	44.85	1.91	53.31%
1000	0	41.4	1.52	37.84%	43.38	1.74	41.72%	44.87	1.94	52.73%
1100	0	41.8	1.62	38.93%	43.67	1.84	42.18%	45	2.02	52.18%
1200	0	41.88	171	0.38%	43.6	1.92	39.77%	44.75	2.07	48.07%
1300	0	41.8	1.75	36.04%	43.52	1.98	37.86%	44.66	2.136	45.63%
1400	0	41.76	1.69	36.97%	43.43	1.9	38.65%	44.63	2.059	47.01%
1500	0	41.65	1.66	36.70%	43.23	1.85	37.91%	44.31	1.97	45.65%
1600	0	42	1.71	38.62%	43.61	1.92	39.86%	44.6	2.038	47.17%
1700	0	41.88	1.73	37.13%	43.45	1.95	37.83%	44.4	2.06	44.57%
1800	0	41.75	1.73	36.04%	43.34	1.98	36.33%	44.33	2.1	43.02%
1900	0	42	1.74	37.95%	43.57	1.95	38.89%	44.6	2.1	45.78%
2000	0	42.3	1.81	39.09%	43.96	2.06	40.27%	44.89	2.26	45.47%
2100	0	42.4	1.83	39.57%	44	2.11	39.68%	44.93	2.33	44.52%
2200	0	42.3	1.78	39.75%	43.84	2	40.35%	44.82	2.24	45.15%
2300	0	42.4	1.88	38.52%	43.96	2.02	41.07%	44.88	2.22	46.19%
2400	0	42.4	2	36.20%	44	2.16	38.76%	44.69	2.39	41.07%
2500	0	42.4	2.12	34.15%	43.9	2.38	34.38%	44.56	2.7	35.28%
2600	0	42.2	2.15	32.16%	43.6	2.39	31.95%	44.1	3	28.56%
2700	0	42.3	2.15	32.91%	43.94	2.72	30.36%	44.7	3.16	31.13%
2800	0	42.2	2.04	33.90%	43.96	2.55	32.53%	44.83	2.96	34.24%
2900	0	41.9	1.99	32.43%	43.71	2.39	32.77%	44.68	2.7	36.27%
3000	0	42.2	1.94	35.64%	43.97	2.25	36.96%	45.11	2.46	43.95%
3100	0	41.85	1.97	32.38%	43.66	2.17	35.68%	44.68	2.29	42.76%
3200	0	41.95	2	32.64%	43.7	2.3	33.97%	44.81	2.24	45.04%
3300	0	41.88	2.15	29.88%	43.58	2.38	31.94%	44.66	2.2	44.31%
3400	0	41.74	2.18	28.53%	43.54	2.42	31.12%	44.64	2.3	42.18%
3500	0	41.42	2	28.89%	43.28	2.43	29.19%	44.34	2.44	37.11%
3600	0	41.22	2	27.59%	43.17	2.44	28.35%	44.31	2.52	35.68%
3700	0	40.92	2	25.75%	42.88	2.34	27.65%	44	2.62	31.96%
3800	0	40.79	2.17	23.03%	42.51	2.43	24.45%	43.63	2.52	30.51%
3900	0	41.15	2.15	25.26%	42.8	2.43	26.14%	43.84	2.52	32.02%
4000	0	41.58	2.09	28.68%	43.1	2.41	28.24%	44.11	2.59	33.16%
4100	0	41.72	2.04	30.35%	43.52	2.39	31.37%	44.1	2.59	33.08%
4200	0	41.8	1.88	33.55%	43.22	2.22	31.52%	44.1	2.57	33.34%
4300	0	42.13	1.92	35.44%	43.59	2.21	34.47%	44.4	2.58	35.58%
4400	0	41.87	1.97	32.53%	43.38	2.2	33.00%	44.26	2.45	36.28%
4500	0	41.73	2	31.03%	43.31	2.19	32.62%	44.2	2.47	35.50%
4600	0	40.96	2	25.99%	42.77	2.18	28.93%	43.73	2.48	31.73%
4700	0	40.49	2.01	23.21%	42.3	2.1	26.96%	43.35	2.43	29.67%
4800	0	41.18	1.98	27.61%	42.9	2.14	30.37%	44.1	2.36	36.31%
4900	0	40.46	2	23.16%	42.23	2.15	25.91%	43.4	2.22	32.85%
5000	0	40.91	2	25.69%	42.6	2.13	28.48%	43.83	2.25	35.78%
5100	0	40.64	2.14	22.56%	42.3	2.25	25.16%	43.52	2.23	33.62%
5200	0	40.78	2.25	22.16%	42.44	2.42	24.16%	43.63	2.35	32.72%
5300	0	40.91	2.21	23.25%	42.52	2.41	24.71%	43.65	2.52	30.65%
5400	0	40.92	2.32	22.20%	42.57	2.54	23.72%	43.64	2.52	30.58%
5500	0	41.28	2.32	24.12%	42.91	2.53	25.75%	43.87	2.64	30.78%
5600	0	41.31	2.32	24.28%	43	2.52	26.39%	44.04	2.62	32.25%
5700	0	41.51	2.34	25.21%	43.28	2.55	27.82%	44.27	2.64	33.75%
5800	0	41.62	2.35	25.75%	43.3	2.57	27.73%	44.26	2.67	33.29%
5900	0	41.13	2.32	23.30%	42.9	2.49	26.10%	43.92	2.58	31.86%
6000	0	41.27	2.33	23.96%	43	2.5	26.60%	43.03	2.57	26.06%
6100	0	41.11	2.35	22.89%	42.78	2.51	25.19%	43.75	2.58	30.64%
6200	0	40.64	2.28	21.18%	42.23	2.45	22.74%	43.14	2.49	27.59%
6300	0	41.15	2.24	24.24%	42.71	2.41	25.81%	43.54	2.46	30.62%
6400	0	41.06	2.2	24.17%	42.71	2.38	26.14%	43.33	2.46	29.17%
6500	0	40.67	2.18	22.30%	42.27	2.34	24.02%	43.11	2.43	28.07%
6600	0	40.67	2.2	22.10%	42.29	2.37	23.83%	43.17	2.49	27.78%
6700	0	40.62	2.18	22.05%	42.33	2.35	24.26%	43.19	2.49	27.90%
6800	0	40.95	2.2	23.57%	42.47	2.37	24.84%	43.36	2.521	28.66%
6900	0	40.66	2.15	22.56%	42.28	2.35	23.98%	43.18	2.53	27.40%
7000	0	41.28	2.12	26.39%	42.91	2.34	27.84%	43.75	2.51	31.49%
7100	0	40.73	2.04	24.16%	42.34	2.27	25.17%	43.42	2.45	29.90%
7200	0	41.15	1.98	27.42%	42.85	2.52	25.50%	43.92	2.39	34.39%
7300	0	41	1.88	27.90%	42.74	2.12	29.55%	43.68	2.31	33.67%
