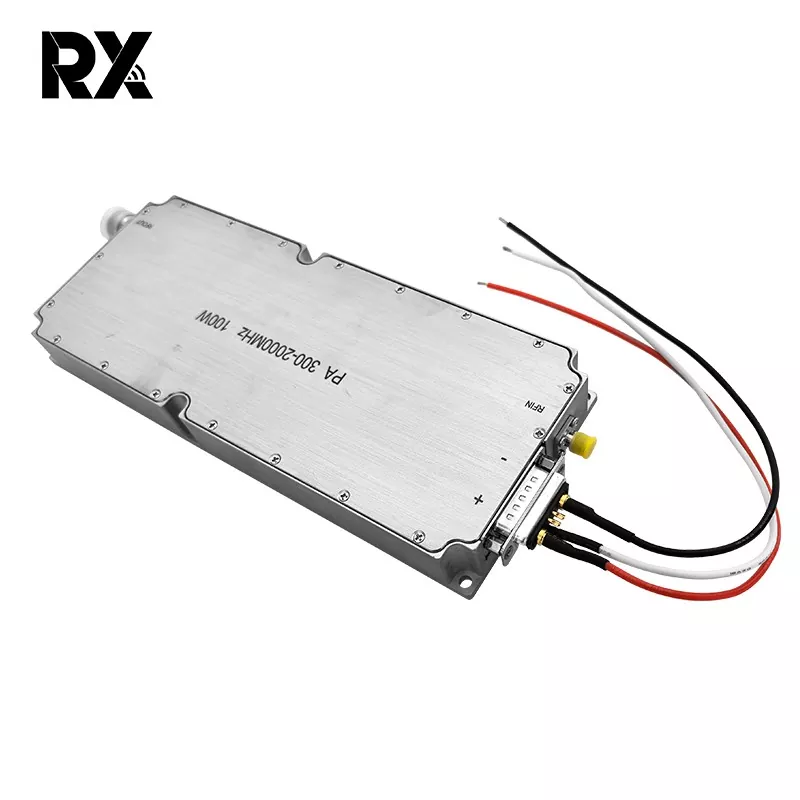

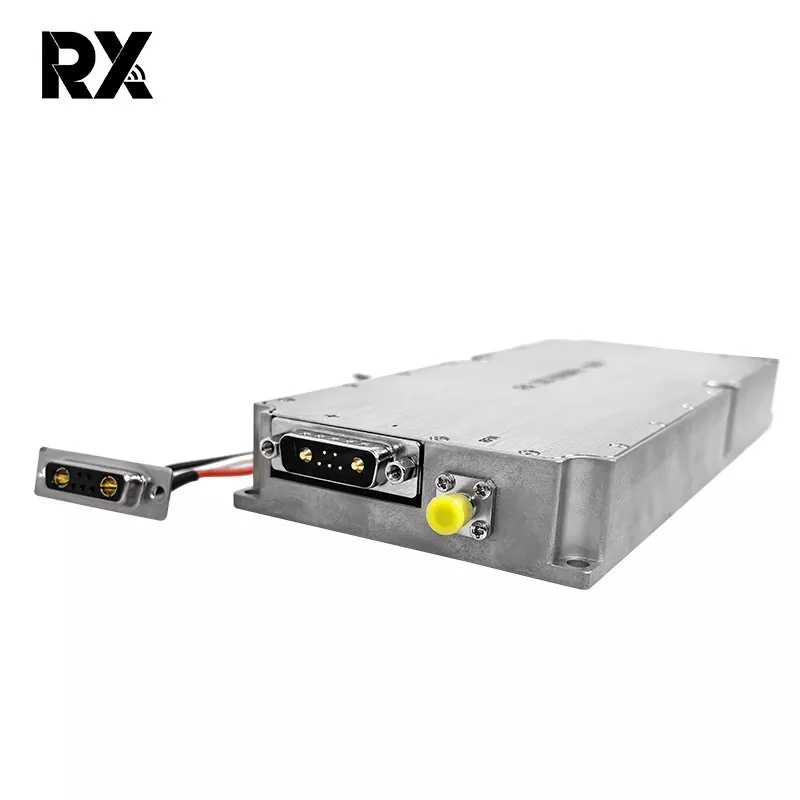

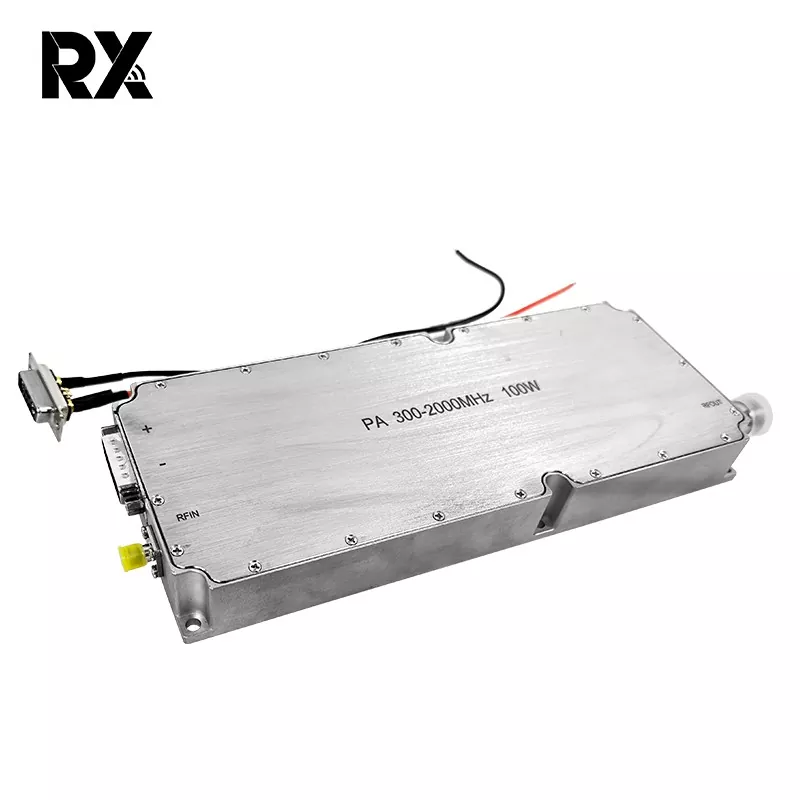

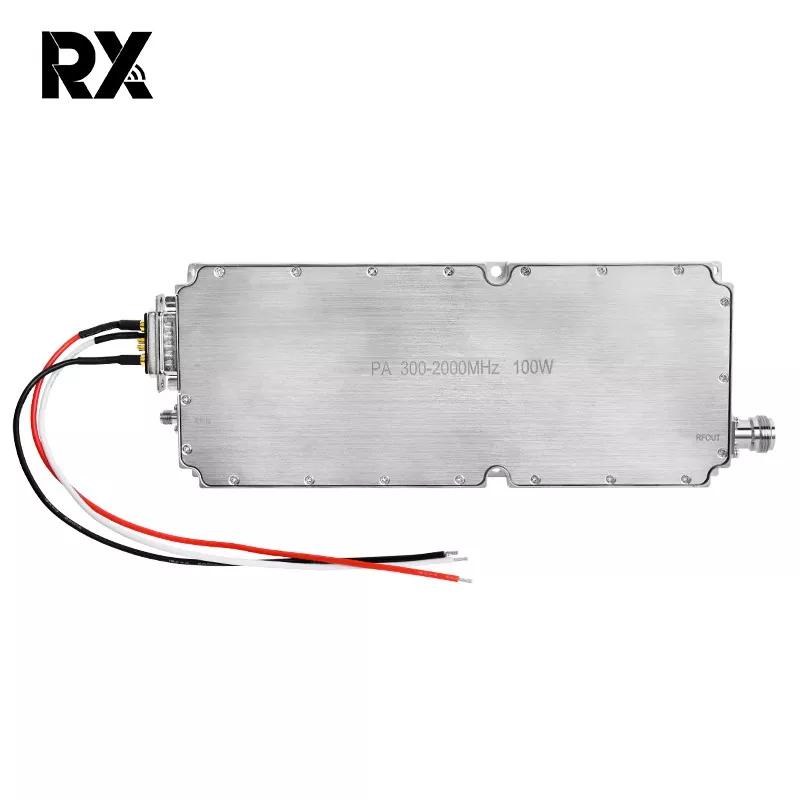

100W RF Power Amplifier Module 300 -2000MHz 32V 8A Mataas na Gain

Ang 100W RF power amplifier module ay isang module ng high-power amplifier na sadyang idinisenyo para sa mga propesyonal na sistema ng RF. Saklaw nito ang isang ultra-malawak na operating frequency band na 300-2000MHz, at maaari itong suportahan ang 32V DC power supply, at may rate na operating kasalukuyang 8A. 100W RF Power Amplifier Module 300-2000MHz 32V 8a Ang mataas na pakinabang ay maaaring epektibong malutas ang problema sa kapangyarihan sa paghahatid ng signal ng RF at malawakang ginagamit sa mga wireless na komunikasyon, pagsubok sa RF, kontrol sa industriya, at iba pang mga patlang.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang module na ito ay may 100W mataas na kapangyarihan, 300-2000MHz malawak na dalas ng banda at pagiging maaasahan ng pang-industriya. 100W RF Power Amplifier Module 300-2000MHz 32V 8a Ang mataas na pakinabang ay hindi lamang maaaring malutas ang pangunahing punto ng sakit ng "mahina signal ay hindi maipapadala sa mga malalayong distansya", ngunit umaangkop din sa mga pangangailangan ng mga sistema ng RF sa maraming mga sitwasyon.

Pagtukoy ng produkto

Hindi.	Paglalarawan	Simbolo	Min	I -type		Max	Unit	Pansinin
1.	Dalas ng pagpapatakbo	BW	300			2000	MHz
2.	Lakas ng pag -input	Pin		2			DBM
3.	Output Power CW	PSAT	49	50.5			DBM	Tuloy -tuloy na alon
4.	Power Gain	GP		48.5			DBM	@ Pin = 2 dbm
5.	Kapangyarihan makakuha ng Flatness	△ gp		± 1.5			DB	@ Pin = 2 dbm
6.	Pagkawala ng pagbabalik ng input	S11		-15			DB
7.	Operating boltahe	Vdc	28	32		32	V
8.	Kasalukuyang pagkonsumo	A		8		11	A	@ Pout ＞ 80w
9.	RF Connector Input		Sma, babae

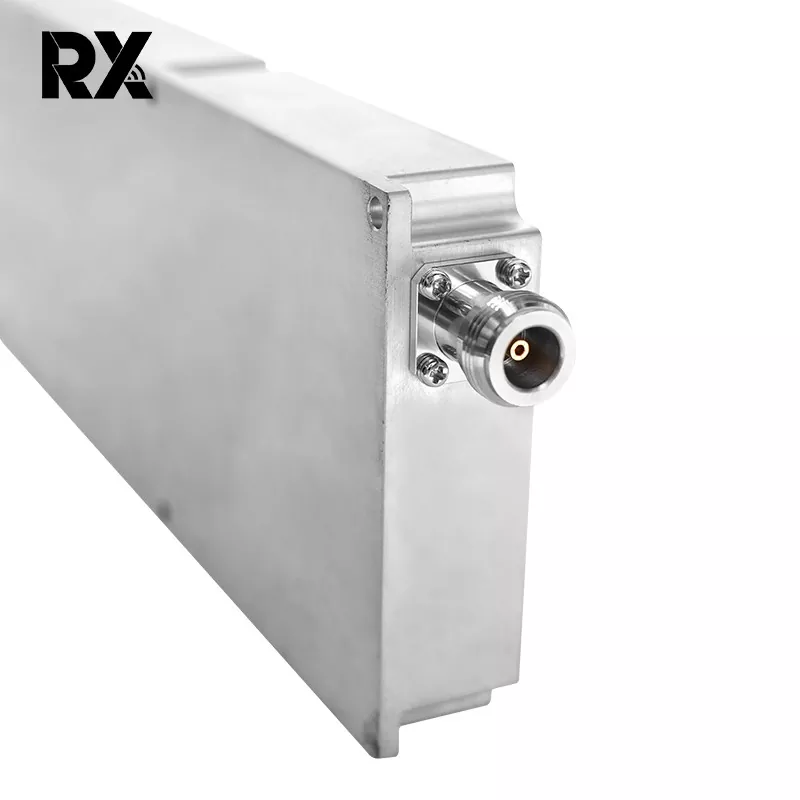

10.	RF Connector Output		N- Babae
11.	Timbang		0.95				Kg

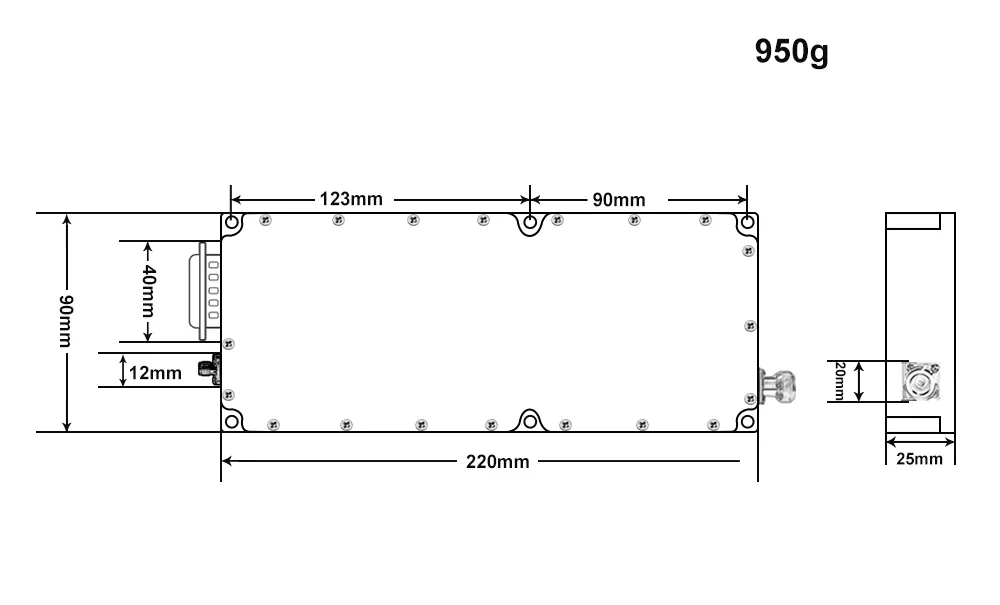

12.	Habalapadtaas		2209025			mm
13.	Max input power	Pinmax	≤10			DBM

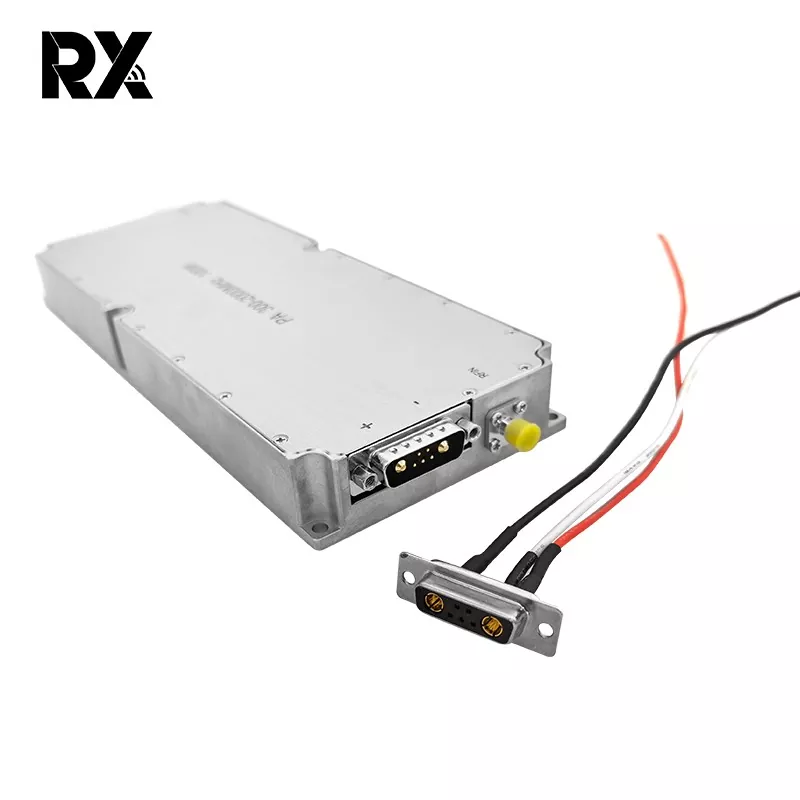

14.	Kahulugan ng Interface (7w2 babae)	≤10	A1		28vdc
		Gnd	A2		Lupa
		Overcurrent Protection	1		Normal na operasyon: 0v Overcurrent Protection:+5v			Overcurrent Protection@25A
		Proteksyon ng labis na temperatura	2		Normal na operasyon: 0v Overcurrent Protection@25A			Labis na temperatura
		Paganahin	3		5v ~ vdd: on 0v: off			Proteksyon@100 ℃
		Gnd	4		Lupa
		Estado	5		Normal na operasyon: 0v Proteksyon ng Estado:+5v
