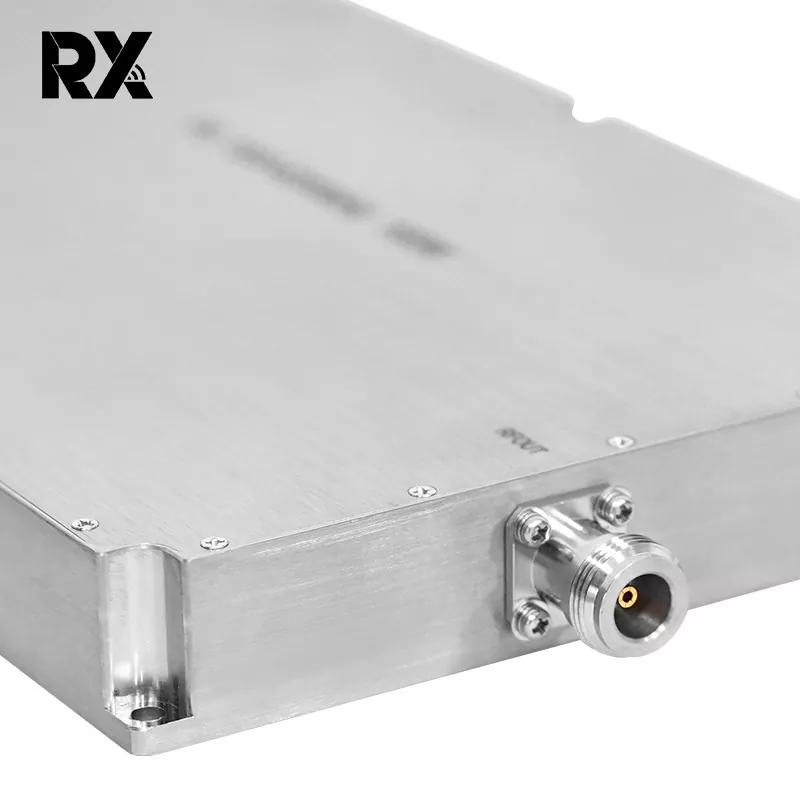

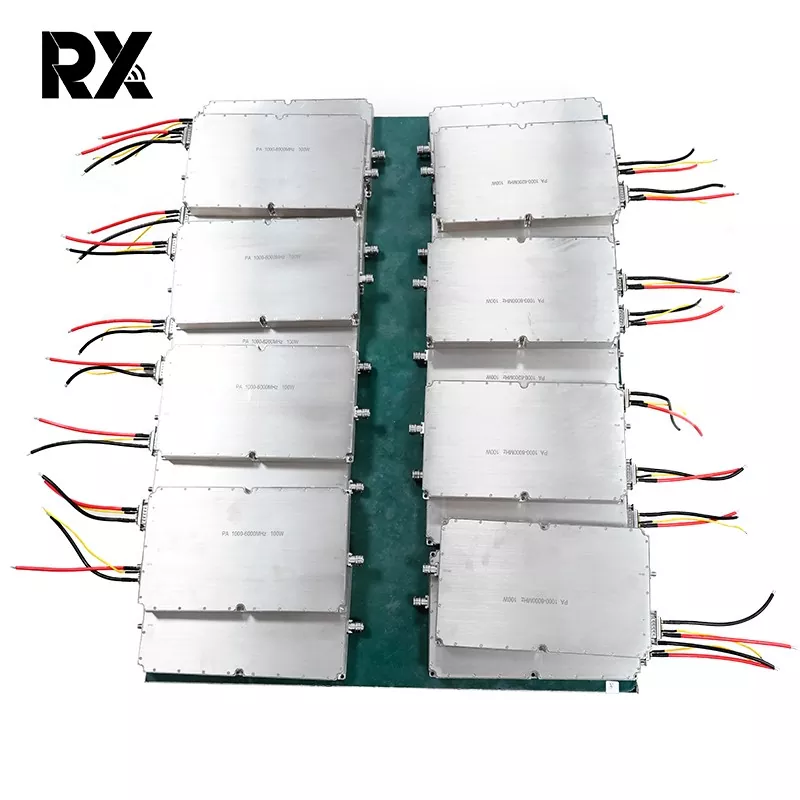

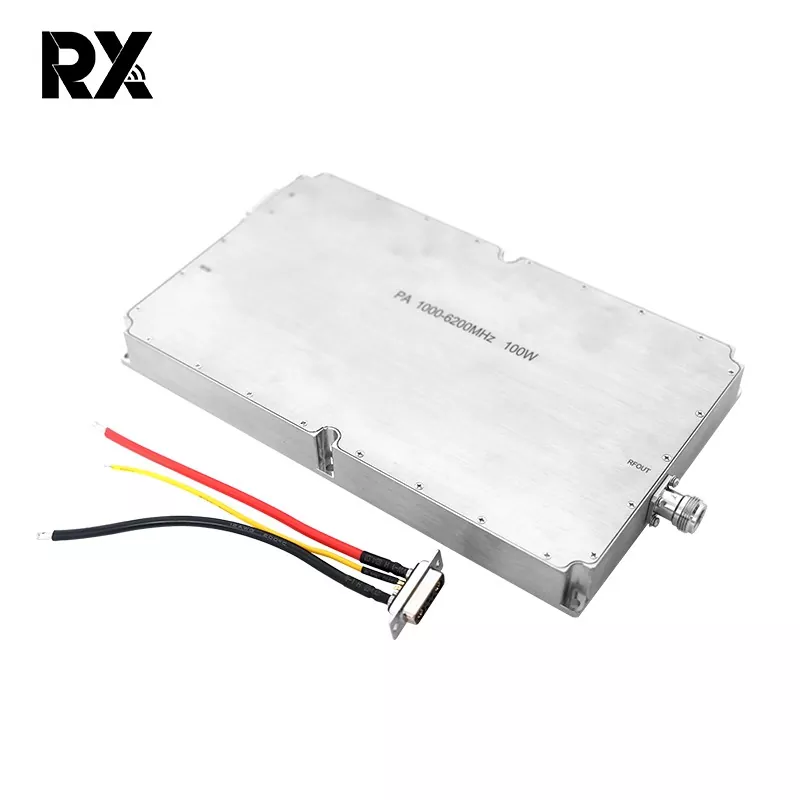

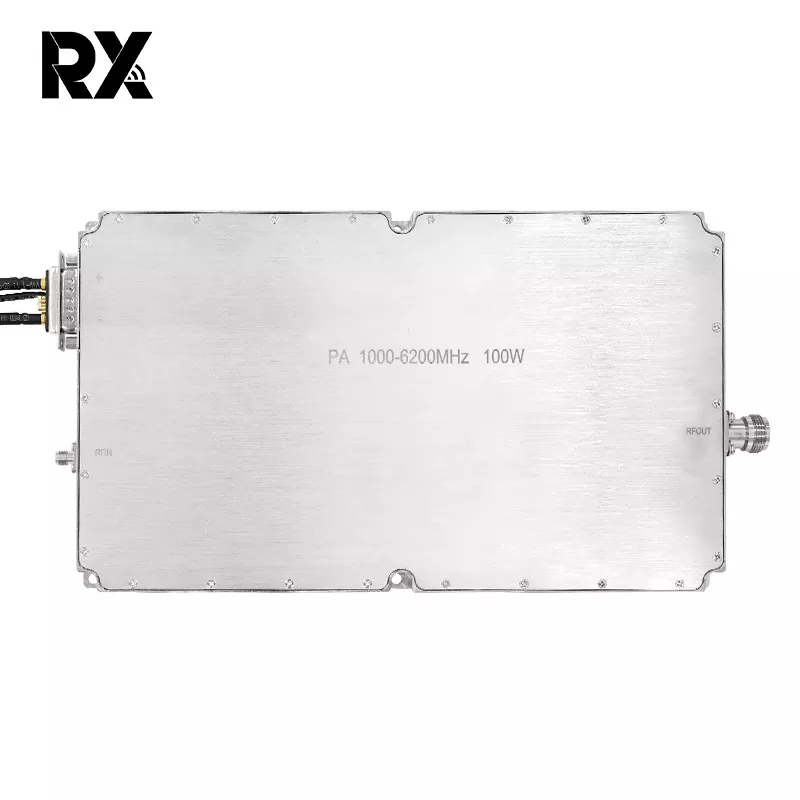

1000-6000MHz 100W Broadband RF Power Amplifier Module

Ang 1000-6000MHz 100W Broadband RF Power Amplifier Module na ito ay isang high-performance na 100W wideband power amplifier module na tumatakbo sa malawak na hanay ng frequency na 1000MHz hanggang 6000MHz. Dinisenyo gamit ang advanced na microwave circuitry at mga de-kalidad na bahagi ng semiconductor, ito ay inengineered para sa mga propesyonal na application na nangangailangan ng pambihirang kapangyarihan, bandwidth, at katatagan. Ito ay malawakang ginagamit sa mga kritikal na larangan tulad ng modernong imprastraktura ng komunikasyon, radar detection system, at drone defense (FPV countermeasures), na nagsisilbing pangunahing bahagi para sa pagpapahusay ng signal coverage, pagpapalawak ng saklaw ng system, at pagpapahusay ng mga kakayahan sa anti-jamming.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Hindi.	Paglalarawan	Simbolo	Min	Typ		Max	Yunit	Puna
1.	Dalas ng Pagpapatakbo	BW	1000			6200	MHz
2.	Lakas ng Input	Pin		2			dBm
3.	Output Power CW	Psat	50.5	51		52.5	dBm	Tuloy-tuloy na Alon
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Power Gain Flatness	△Gp		±1.5			dB	@ Pin=2 dBm
6.	Pagkawala ng Pagbabalik ng Input	S11		-15			dB
7.	Operating Boltahe	Vdc	28	28		32	V
8.	Kasalukuyang Pagkonsumo	A		17		21.5	A	@ Pout=110~180W
9.	Input ng RF Connector		SMA, Babae
10.	Output ng RF Connector		N, Babae
11.	Timbang			1.9		2	Kg
12.	HabaLapadTaas		25015025			mm
13.	Max Input Power	PinMax	≤10			dBm
14.	Kahulugan ng Interface (7W2 Babae)	VDD	A1		28Vdc
		GND	A2		Lupa
		Proteksyon ng overcurrent	2		Normal na operasyon: 0V Proteksyon ng overcurrent:+5V			Overcurrent na proteksyon@25A
		Proteksyon sa sobrang temperatura	2		Normal na operasyon: 0V Proteksyon sa sobrang temperatura:+5V			Labis na temperatura
		Paganahin	3		5V~Vdd:NAKA-ON 0V: NAKA-OFF			proteksyon@100℃
		GND	4		Lupa
		Estado	5		Normal na operasyon: 0V Proteksyon ng estado:+5V
	Pangkalahatang dimensyon	Tandaan: 1、 Ang pangkalahatang mga sukat ay para sa sanggunian lamang； 2、 Maaaring dagdagan o bawasan ang laki ayon sa mga kinakailangan ng customer； 3、 Ang mga posisyon ng input interface, output interface at power supply interface ay maaaring baguhin ayon sa aktwal na pangangailangan ng mga customer;

Bilang isang tunay na solusyon sa wideband, ang pangunahing halaga ng 1000-6000MHz 100W Broadband RF Power Amplifier Module ay nasa pambihirang frequency adaptability nito at mahusay na power output na kakayahan. Sa halip na ma-optimize para sa isang nakapirming frequency, naghahatid ito ng matatag at maaasahang performance ng amplification sa buong tinukoy na bandwidth. Ginagawa nitong perpektong pagpipilian para sa mga multi-band system, frequency-hopping application, at R&D testing scenario. Sinusuportahan din namin ang pag-customize ng frequency band na iniakma sa mga partikular na kinakailangan ng customer, na nag-aalok ng flexible na teknikal na adaptasyon.

Sa buod, ang 100W wideband power amplifier module na ito ay namumukod-tangi sa apat na pangunahing feature nito—malawak na bandwidth, mataas na power, mataas na reliability, at customizability—na nagbibigay ng malakas, flexible, at stable na core power amplification solution para sa mga kumplikado at propesyonal na RF application.
